Máy quang phổ là gì và nó hoạt động như thế nào?

Máy quang phổ là gì?

Máy quang phổ (spectrometer hoặc spectrophotometer) là thiết bị được thiết kế để phân tách ánh sáng thành các thành phần bước sóng của nó và đo cường độ của mỗi thành phần đó. Về cơ bản, nó thực hiện chính xác những gì Isaac Newton đã làm với lăng kính vào thế kỷ 17 – nhưng với độ chính xác, tốc độ, và khả năng phân tích cao hơn hàng nghìn lần.

Theo định nghĩa của Hiệp hội Hóa học Phân tích Hoa Kỳ (American Chemical Society), máy quang phổ là “thiết bị đo sự phụ thuộc của một đại lượng vật lý vào bước sóng hoặc tần số”. Đại lượng vật lý này thường là cường độ ánh sáng, nhưng cũng có thể là độ phân cực, pha, hoặc các thuộc tính khác của bức xạ điện từ.

Máy quang phổ hiện đại có thể đo được một dải rộng của phổ điện từ, từ tia gamma có năng lượng cao cho đến sóng radio có năng lượng thấp. Mỗi loại máy quang phổ được tối ưu hóa cho một vùng phổ cụ thể và sử dụng các công nghệ phù hợp với năng lượng photon trong vùng đó.

Các thành phần cơ bản của máy quang phổ

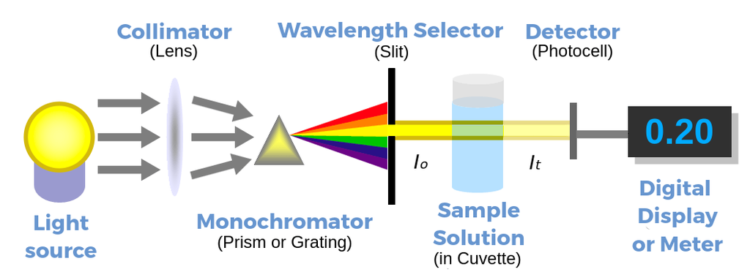

Mặc dù có nhiều loại máy quang phổ khác nhau, hầu hết đều có chung bốn thành phần cơ bản: nguồn sáng, hệ thống phân tán ánh sáng, buồng chứa mẫu, và detector.

Nguồn sáng cung cấp bức xạ điện từ cần thiết để tương tác với mẫu. Tùy thuộc vào loại quang phổ học, nguồn sáng có thể là đèn wolfram (cho vùng khả kiến), đèn deuterium (cho vùng tử ngoại), hoặc các nguồn laser cho các ứng dụng chuyên biệt. Giáo sư John Chalmers trong tác phẩm “Spectroscopy in Process Analysis” nhấn mạnh rằng “chất lượng của nguồn sáng ảnh hưởng trực tiếp đến độ nhạy và độ chính xác của phép đo quang phổ”.

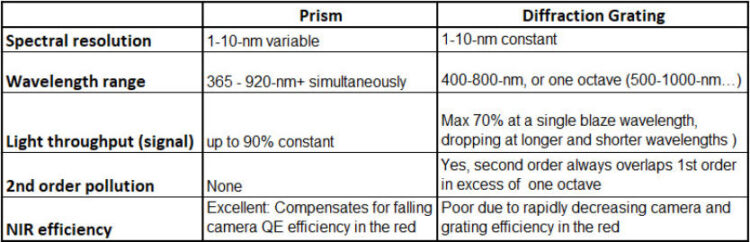

Hệ thống phân tán ánh sáng là trái tim của máy quang phổ, có nhiệm vụ tách ánh sáng thành các thành phần bước sóng riêng biệt. Có hai loại chính: hệ thống dùng lăng kính và hệ thống dùng cách tử nhiễu xạ. Lăng kính phân tán ánh sáng dựa trên nguyên lý khúc xạ – các bước sóng khác nhau bị bẻ cong với góc độ khác nhau khi đi qua lăng kính. Cách tử nhiễu xạ sử dụng hiện tượng giao thoa ánh sáng, với hàng nghìn rãnh song song khắc trên bề mặt phản xạ để phân tán ánh sáng.

Tiến sĩ Thomas Hirschfeld, một trong những nhà tiên phong trong kỹ thuật quang phổ, đã chỉ ra rằng “cách tử nhiễu xạ cung cấp độ phân giải cao hơn và hiệu suất tốt hơn so với lăng kính trong hầu hết các ứng dụng hiện đại”. Ngày nay, hầu hết các máy quang phổ chuyên nghiệp đều sử dụng cách tử nhiễu xạ.

Buồng mẫu là nơi chứa chất cần phân tích. Thiết kế của buồng mẫu phụ thuộc vào dạng vật lý của mẫu (rắn, lỏng, khí) và loại đo (hấp thụ, phát xạ, hoặc tán xạ). Đối với quang phổ hấp thụ, mẫu thường được đặt trong cuvette (ống thạch anh hoặc thủy tinh) cho phép ánh sáng đi qua. Đối với quang phổ phát xạ, mẫu có thể được nung nóng hoặc kích thích bằng ngọn lửa, plasma, hoặc tia laser.

Detector là thành phần chuyển đổi tín hiệu ánh sáng thành tín hiệu điện có thể đo được. Các detector hiện đại bao gồm photomultiplier tube (PMT), photodiode array (PDA), và charge-coupled device (CCD). Mỗi loại có ưu và nhược điểm riêng về độ nhạy, phạm vi động, và tốc độ đáp ứng.

Nguyên lý hoạt động của máy quang phổ hấp thụ UV-Vis

Hãy xem xét chi tiết cách một máy quang phổ UV-Vis điển hình hoạt động – đây là loại máy quang phổ phổ biến nhất trong các phòng thí nghiệm hóa học và sinh học.

Quá trình bắt đầu khi nguồn sáng (thường là đèn deuterium cho vùng UV và đèn wolfram cho vùng khả kiến) phát ra ánh sáng. Ánh sáng này đi qua một khe hở hẹp để tạo thành chùm song song, sau đó đập vào cách tử nhiễu xạ. Cách tử phân tán ánh sáng thành quang phổ liên tục, và bằng cách xoay cách tử, máy có thể chọn một bước sóng cụ thể (hoặc một dải hẹp các bước sóng) để đi qua khe đơn sắc thứ hai.

Chùm ánh sáng đơn sắc này sau đó được chia thành hai chùm trong máy quang phổ hai chùm tia (double-beam spectrophotometer) – một chùm đi qua mẫu cần đo, chùm còn lại đi qua mẫu tham chiếu (thường là dung môi tinh khiết). Việc sử dụng hai chùm tia cho phép máy tự động hiệu chỉnh các biến động của nguồn sáng và các yếu tố môi trường khác.

Sau khi đi qua mẫu, cường độ ánh sáng giảm đi do sự hấp thụ. Detector đo cường độ ánh sáng truyền qua mẫu (I) và so sánh với cường độ ban đầu (I₀) hoặc cường độ đi qua mẫu tham chiếu. Từ đó, máy tính toán độ truyền qua T = I/I₀ hoặc độ hấp thụ A = -log(T) = log(I₀/I).

Trong nghiên cứu của mình về thiết kế máy quang phổ, Tiến sĩ Gary Hieftje từ Đại học Indiana giải thích rằng “máy quang phổ hai chùm tia cung cấp độ chính xác cao hơn so với máy một chùm tia, đặc biệt khi làm việc với các mẫu có độ hấp thụ cao hoặc khi yêu cầu độ chính xác cao”.

Máy quang phổ biến đổi Fourier

Một loại máy quang phổ quan trọng khác là máy quang phổ biến đổi Fourier (Fourier Transform Spectrometer), thường được sử dụng trong quang phổ hồng ngoại (FTIR). Thay vì quét từng bước sóng một như máy quang phổ thông thường, FTIR thu thập toàn bộ quang phổ cùng một lúc, mang lại lợi thế về tốc độ và độ nhạy.

FTIR sử dụng một thiết bị gọi là giao thoa kế Michelson. Ánh sáng từ nguồn được chia thành hai chùm bởi một gương bán mạ (beam splitter). Một chùm phản xạ từ gương cố định, chùm kia phản xạ từ gương di động. Khi hai chùm kết hợp lại, chúng tạo ra mẫu giao thoa thay đổi khi gương di động chuyển động. Ánh sáng sau đó đi qua mẫu và đến detector.

Tín hiệu thu được là một “interferogram” – một hàm phức tạp của cường độ theo vị trí gương. Bằng cách áp dụng phép biến đổi Fourier toán học (một quá trình chuyển đổi dữ liệu từ miền thời gian sang miền tần số), máy tính có thể chuyển đổi interferogram thành quang phổ thông thường với cường độ theo bước sóng.

Theo Giáo sư Peter Griffiths, một chuyên gia hàng đầu về FTIR, “ưu điểm chính của FTIR so với quang phổ quét truyền thống là lợi thế Fellgett (thu thập đồng thời tất cả các bước sóng) và lợi thế Jacquinot (hiệu suất quang học cao hơn), dẫn đến tỷ lệ tín hiệu/nhiễu tốt hơn nhiều”. Điều này cho phép FTIR phát hiện các hợp chất ở nồng độ rất thấp và thu được quang phổ chất lượng cao trong thời gian ngắn.

Máy quang phổ khối lượng – một công cụ đặc biệt

Mặc dù không phải là “máy quang phổ” theo nghĩa truyền thống (vì nó không đo ánh sáng), máy quang phổ khối lượng (mass spectrometer) xứng đáng được đề cập do vai trò quan trọng trong hóa phân tích hiện đại và vì nó hoạt động theo nguyên lý tương tự – phân tách và phân tích các thành phần.

Máy quang phổ khối lượng hoạt động bằng cách ion hóa các phân tử trong mẫu, sau đó sử dụng điện trường hoặc từ trường để phân tách các ion này theo tỷ số khối lượng trên điện tích (m/z). Có nhiều phương pháp ion hóa khác nhau, bao gồm electron ionization (EI), electrospray ionization (ESI), và matrix-assisted laser desorption/ionization (MALDI), mỗi phương pháp phù hợp với các loại mẫu khác nhau.

Sau khi ion hóa, các ion được gia tốc và đi qua một bộ phân tích khối lượng. Có nhiều loại bộ phân tích, trong đó phổ biến nhất là quadrupole (sử dụng bốn thanh kim loại song song để lọc ion), time-of-flight (TOF, đo thời gian bay của ion), và ion trap (bẫy ion bằng điện trường động). Cuối cùng, detector đếm số lượng ion đến với mỗi giá trị m/z để tạo ra quang phổ khối.

Tiến sĩ John Fenn, người đoạt giải Nobel Hóa học năm 2002 cho phát triển kỹ thuật electrospray ionization, đã nói rằng “khả năng phân tích các phân tử sinh học lớn bằng mass spectrometry đã mở ra một kỷ nguyên mới trong nghiên cứu protein và DNA”. Thật vậy, mass spectrometry ngày nay là công cụ không thể thiếu trong proteomics, nghiên cứu thuốc, và nhiều lĩnh vực khác.

Sự phát triển của công nghệ máy quang phổ

Máy quang phổ đã trải qua nhiều bước tiến công nghệ kể từ những ngày đầu. Các máy quang phổ hiện đại tích hợp công nghệ vi xử lý mạnh mẽ, cho phép xử lý và phân tích dữ liệu theo thời gian thực. Detector dạng mảng (array detector) như CCD cho phép thu thập toàn bộ quang phổ đồng thời thay vì quét từng bước sóng, giảm đáng kể thời gian đo.

Miniaturization là một xu hướng quan trọng khác. Các máy quang phổ cầm tay hiện nay có kích thước nhỏ gọn nhưng vẫn cung cấp hiệu năng ấn tượng, cho phép phân tích tại chỗ trong các ứng dụng như kiểm tra thực phẩm, phát hiện chất gây ô nhiễm môi trường, hoặc xác định khoáng vật trong địa chất. Sự phát triển của công nghệ microelectromechanical systems (MEMS) đã góp phần quan trọng vào xu hướng này.

Trí tuệ nhân tạo và machine learning đang bắt đầu thay đổi cách chúng ta sử dụng máy quang phổ. Các thuật toán AI có thể nhận diện các mẫu phức tạp trong dữ liệu quang phổ, phát hiện các thành phần vi lượng, và thậm chí dự đoán các thuộc tính của mẫu từ quang phổ của nó. Một nghiên cứu gần đây của nhóm Tiến sĩ Katherine Bakeev cho thấy rằng “các mô hình deep learning có thể vượt trội hơn các phương pháp chemometric truyền thống trong việc phân tích quang phổ phức tạp”.

Máy quang phổ là cầu nối giữa thế giới vi mô của nguyên tử và phân tử với thế giới vĩ mô của các phép đo khoa học. Từ những thiết bị đơn giản sử dụng lăng kính cho đến các hệ thống phức tạp tích hợp laser và AI, máy quang phổ đã không ngừng phát triển để đáp ứng nhu cầu ngày càng cao của khoa học hiện đại. Trong bài tiếp theo, chúng ta sẽ khám phá một trong những khái niệm cốt lõi nhất của quang phổ học – vạch quang phổ – và tìm hiểu tại sao chúng xuất hiện cũng như những thông tin mà chúng mang lại.
